上海湖泉閥門有限公司電動閥門接線方式是根據不同的使用要求以及現場工況不同所分類的,不同功能的電動執行器所采用的接線方式也是不盡相同的。用戶應當對相關知識有所了解, 零線接①，火線經2113控制開關后：開接②、關5261接③。
狀態4102反饋公共點④，狀1653態反饋開狀態⑤，狀態反饋閉狀態⑥。
電動閥最簡2113單的有兩根/三根（220V/380V）的電源線，三5261根控制4102線，其中一根是1653公共線，另兩根是，一個控制開，一個控制關。貴一些的還有兩根，是故障的無源的開點或閉點信號線；再貴一些的還有兩根，是開度反饋的線，一般是4~20MA。電動調節閥的動力電源分兩種。一種是三相AC380V。一種是AC220V單相電。以單相電為zhi例:
接動力電源線AC220V兩根。與電動調節閥的電源端相接。弱電控制線四根。分別為輸入兩根、輸出兩根。(信號最常用的有4-20mA，也有0-10V等弱電控制信號)

其中輸入端按照正負極接系統的控制端。調節閥的輸出端按照正負極接系統的反饋端。

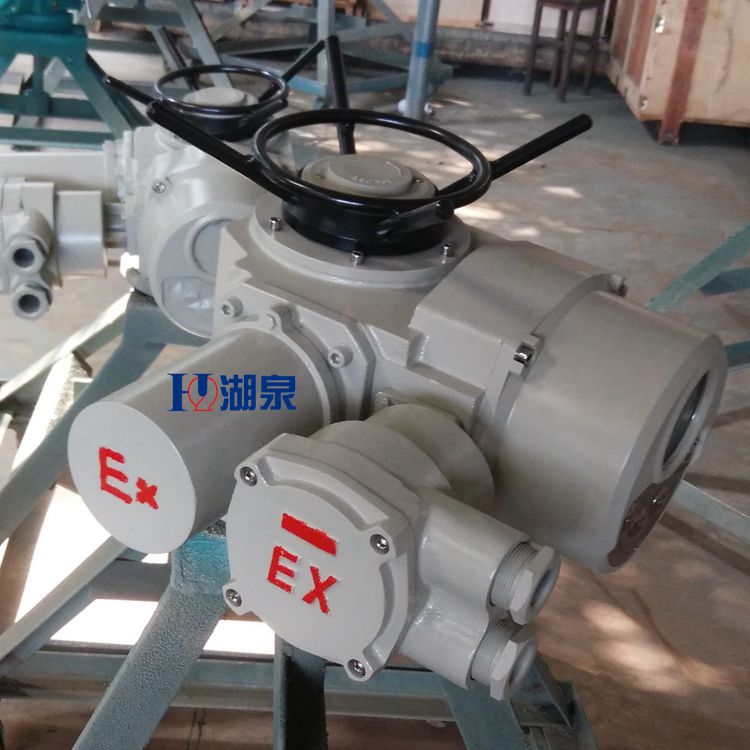

電動閥門分為開關型和調節型，開關型的原理就是通電開到位，通電關到位。調節閥的原理是輸入4-20MA或是0-10V的電流信號來調節閥門開度的大小。電動閥門是由電動執行器和閥體組成的，有很多客戶不知道電動閥的接線方式，下面上海湖泉閥門公司就為大家詳細的講解一下電動閥門怎么接線及工作原理介紹。
220V和380V電動閥門接線圖的區別
因為兩種之間的電壓不同，所采用的接線方式也是不盡相同的。其實最大的區別就是電壓上的區別。220V是相線(火線)和地線(零線)之間的電壓，380V是三相電路中的任意兩根相線(火線)之間的電壓 。
從發電廠輸送到市里的電力經過變壓器后就是三相四線電.你可以發現電桿上并排掛著四根電線,其中有一根是零線,術語叫中性線(N),其余三根線叫火線.兩根火線間電壓是380V,一根零線(N)與任意一根火線間電壓是220V.如果你生活在城市的大樓,你還可以看到三根火線和一根零線被合理的分配到各個單元.如果你住的那單元空調等電器設備特別的多,電力負荷過大,用電壓表測量電壓明顯比其它用電量小的單元樓電壓要低些.嚴重的造成電器不能正常啟動和運轉.
